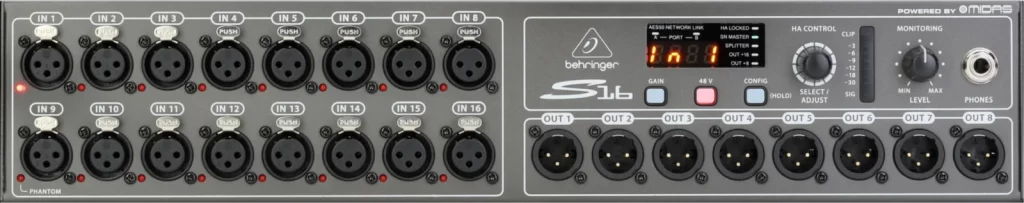

S16 Front

S16 Front

PortDevice
In 1Keyboard singer mic
In 2Singer stage right
In 3Center singer
In 4Singer stage left
In 5Pads
In 6Pads
In 7
In 8Bass guitar
In 9Electric guitar
In 10Acoustic guitar
In 11Acoustic guitar
In 12Room mic
In 13Keyboard left
In 14Keyboard right
In 15Drums left
In 16Drums right
Out 1
Out 2
Out 3White XLR from CH1 on top QSC amp
Out 4Blue XLR from CH2 on top QSC amp
Out 5Yellow from CH1 on bottom QSC amp
Out 6Red from CH2 on bottom QSC amp
Out 7Subwoofer stage right
Out 8Subwoofer stage left

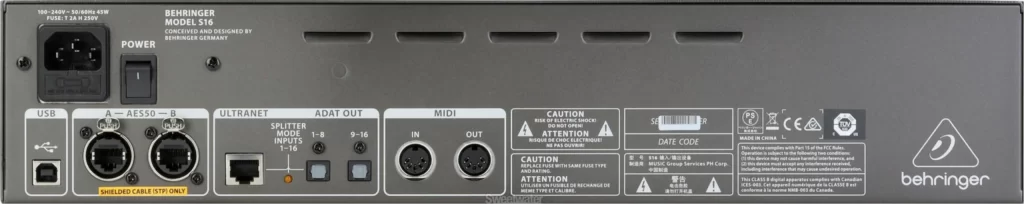

S16 Back

S16 Rear

PortDevice
AES 50 ASound board (X32) AES 50 A
UltranetBehringer P16-D ULTRANET IN

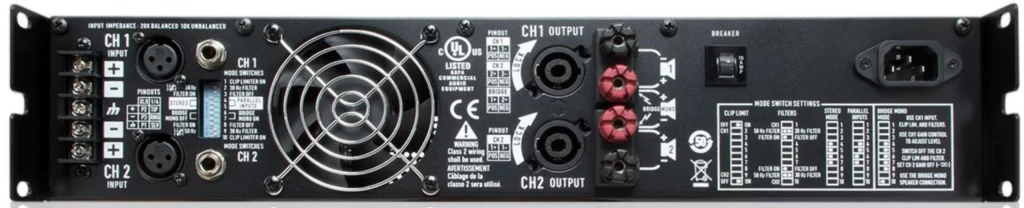

Amp Rear

Top Amp for Floor Monitors

PortDevice
Input CH1 (left side)White XLR to S16 Out 3
Input CH2 (left side)Blue XLR to S16 Out 4

Bottom Amp for Mains

PortDevice
Input CH1 (left side)Yellow XLR to S16 Out 5
Input CH2 (left side)Red XLR to S16 Out 6
Output 1Main speakers stage right
Output 2Main speakers stage left
